Cosa potersi aspettare da una Stazione Totale " Base " come la nostra FOIF mod. RTS635 :
Ecco alcuni esempi . . . :
Precisione : 5" e 3mm+2ppm
Tipo EDM / portata / modalità : differenziale di fase / 1800m / precisione, tracciamento, misura veloce.
Display e tastiera : doppi e retroilluminati con funzione di scrittura alfanumerica completa senza limitazione
Reticolo : retroilluminato
Memoria interna : 8000 punti e 10 files
Alcune note base sul software integrato :
Rilievo : Programma di rilievo con calcolo in automatico delle coordinate cartesiane in secondo file pronto per il tracciamento senza bisogno di scarico/elaborazione/ricarico file per il tracciamento.
Quattro metodi di calcolo dei punti inaccessibili :
- spigolo edificio
- prolungamento misura in asse di collimazione ( più e meno ) e trasversale all'asse di collemazione ( destra e sinistra ).
- Fuori centro su facciata edificio
- Fuori centro su centro colonna
Rilievo punti di tracciamento ed archiviazione punti di traciamento effettivamente tracciati.
Tracciamento : - tracciamento in coordiante polari o cartesiane con passaggio tra i due sistemi senza interruzione del tracciamento
- Impostazione dei punti di tracciamento direttamente dalla tastiera strumento
- Stazione libera e calcolo dell'errore reale delle misure effettuate nel calcolo della stazione libera
- Rilievo dei punti di tracciamento e memorizzazione degli stessi per poter valutare la bontà del lavoro di tracciamento svolto.
Programmi topografici integrati : - Calcolo altezza punto inaccessibile
- Calcolo Sezioni / tracciamento stradale
- Calcolo area
- Calcolo livellazione di precisione
- Calcolo POINT TO LINE :
primo punto battuto = origine assi cartesiani ( X,Y,Z = 0 )
Secondo punto battuto = definizione asse NORD sistema d'assi cartesiani proiettati sul terreno
Calcolo coordinate di stazione
Battendo i punti successivi lo strumento indicherà le coordinate del punto battuto riferito al sistema d'assi cartesiani proiettati sul terreno.

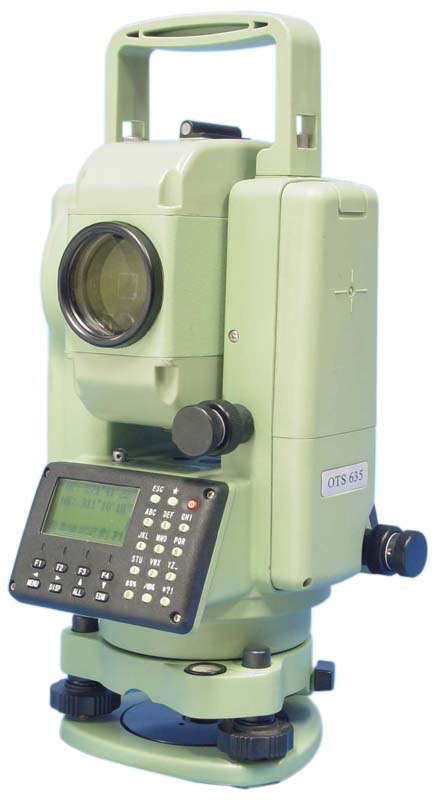

Clicca sull'immagine per vederla intera
. . . ed il mod. RTS635 propone il concetto di "quello che serve per lavorare" di FOIF . . .
Segnalo le Stazioni Totali FOIF serie OTS630 "sorelle maggiori" della serie RTS630 : OTS630 sono dotate di EDM a discriminatore di fase Reflectoeless fino a 150m con funzione di esclusione della funzione di lettura senza prisma, molto importante ai fini della sicurezza di lettura.
Le caratteristiche salienti dell'EDM sono le seguenti :
Lettura senza prisma : 150m
Lettura su catarifrangente 30x30mm : 500m
Lettura su Catarifrangente 60x60mm : 700m
Lettura con mini prisma : 1200m
Lettura con prisma : 5000m
Link per scaricare il catalogo :
www.vidalaser.com/pregeo/catalogo%202008... Cordiali saluti.
Geom. Oreste Vidal
